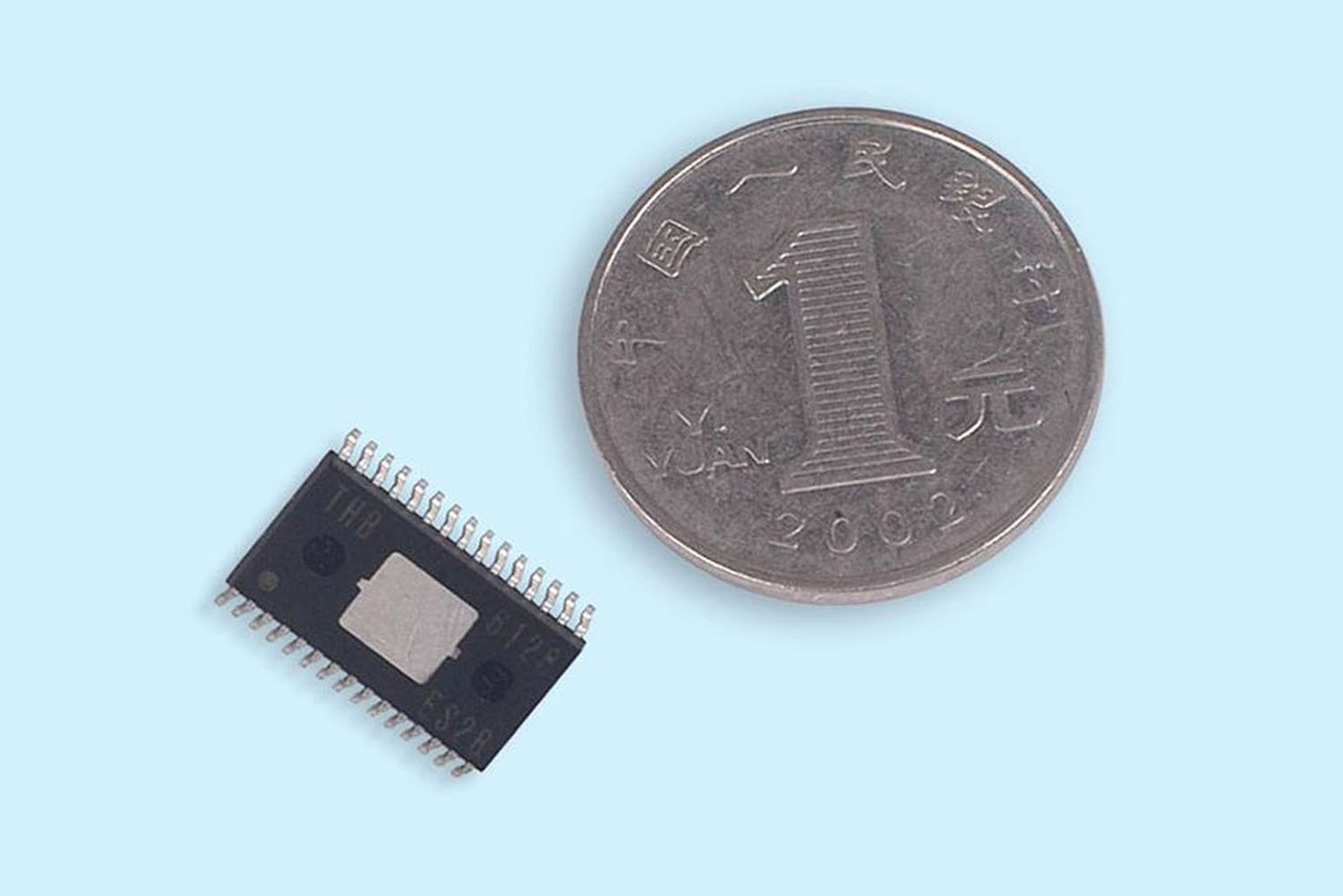

一、 特性：
● 双全桥MOSFET驱动，低导通电阻Ron＝0.55Ω
● 耐压40VDC，电流
● 多种细分可选（1、1/2、1/4、1/8、1/16、1/32、1/64、1/128）
● 自动半流锁定功能
● 快衰、慢衰、混合式衰减三种衰减方式可选
|
管脚编号 |
符号 |
功 能 描 述 |
|
17 |
DOWN |
通电锁定时输出端 |
|
14，23 |
SGND |
信号地 |
|
20 |
OSC1 |
斩波频率设定电容连接端 |
|
18 |
FDT |
衰减模式选择电压输入端 |
|
15 |
VREF |
电流设定端 |
|
11 |
VMB |
B相 电机电源连接端 |
|
28 |
M1 |
细分设置端 |
|
27 |
M2 |
细分设置端 |
|
26 |
M3 |
细分设置端 |
|
13 |
OUT2B |
B相 OUTB输出端 |
|
10 |
NFB |
B相 电流检测电阻连接端 |
|
9 |
OUT1B |
B相 OUTB输出端 |
|
12 |
PGNDB |
B相 功率地 |
|
7 |
OUT |
A相 OUTA输出端 |
|
6 |
NFA |
A相 电流检测电阻连接端 |
|
3 |
OUT |
A相 OUTA输出端 |
|
4 |
PGNDA |
A相 功率地 |
|
25 |
ENABLE |
脱机信号控制端 |
|
24 |
RESET |
复位信号输入端 |
|
5 |
VMA |
A相 电机电源连接端 |
|
21 |
CLK |
脉冲信号输入端 |
|
22 |
CW/CCW |
正／反转信号输入端 |
|
19 |
OSC2 |
通电锁定检出时间设定电容连接端 |
|
16 |
MO |
位置检出Monitor端 |
|
30 |
VREG1 |
内部稳压器用电容连接端 |
|
1 |
VREG2 |
内部稳压器用电容连接端 |
|
2 |
VM |
电机电源连接端 |
|
29 |
ST/VCC |
待机控制端 |
