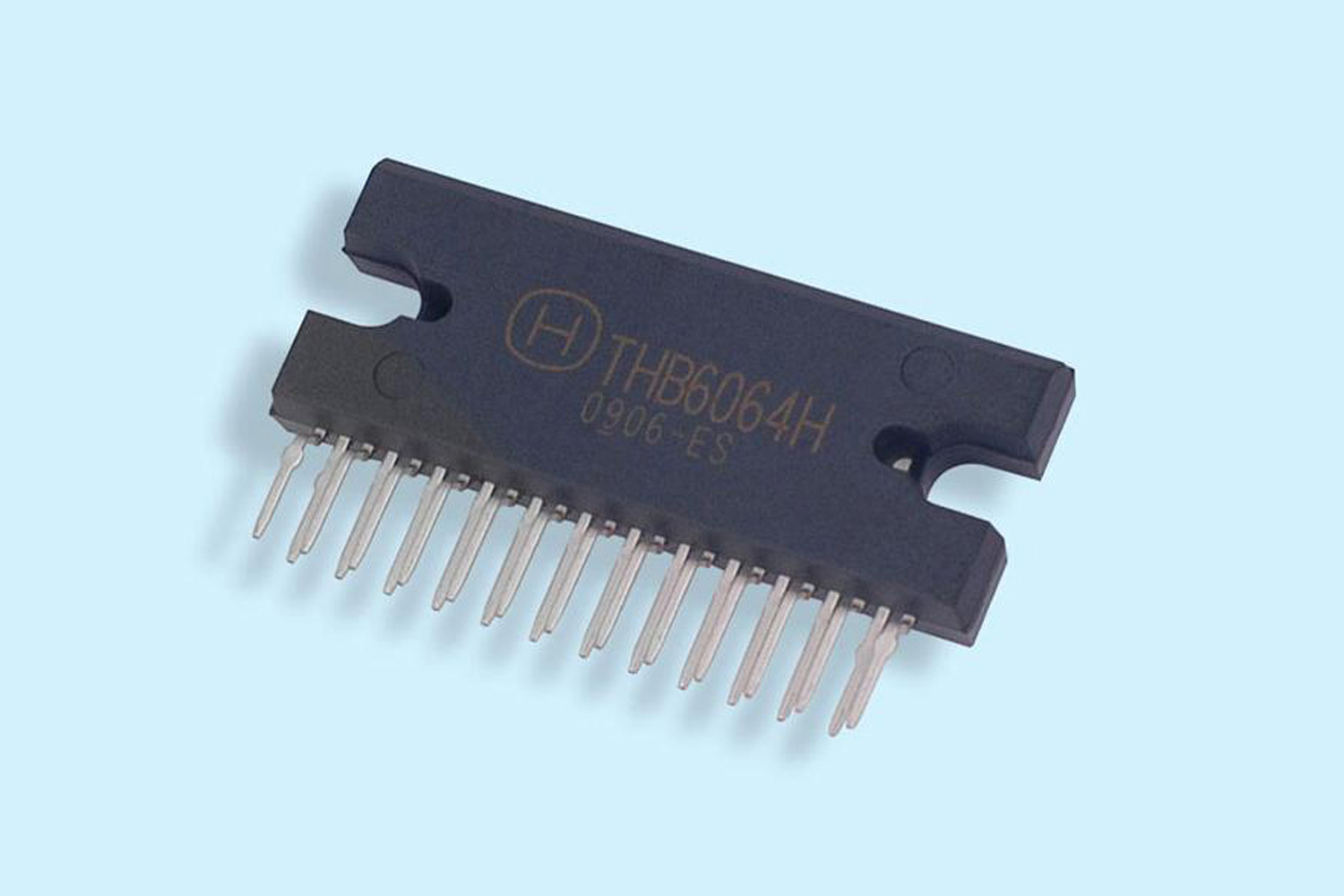

一、特性:
● 双全桥MOSFET驱动,低导通电阻Ron=0.4Ω
● 高耐压50VDC,大电流
● 多种细分可选(1/2、1/8、1/10、1/16、1/20、1/32、1/40、1/64)
● 自动半流锁定功能
● 衰减方式连续可调
管脚编号 |
输入/输出 |
符号 |
功 能 描 述 |
1 |
输出 |
ALERT |
温度保护及过流保护输出端(常态为1,过流保护时为0) |
2 |
— |
SGND |
信号地外部与电源地相连 |
3 |
— |
OSC1B |
B相斩波频率控制端 |
4 |
输入 |
PFD |
衰减方式控制端 |
5 |
输入 |
Vref |
电流设定端(0—3V) |
6 |
输入 |
VMB |
电机驱动电源 B相电源与A相电源相连 |
7 |
输入 |
M1 |
细分数选择端(详见附表) |
8 |
输入 |
M2 |
细分数选择端(详见附表) |
9 |
输入 |
M3 |
细分数选择端(详见附表) |
10 |
输出 |
OUT2B |
B相功率桥输出端2 |
11 |
— |
NFB |
B相电流检测端应连接大功率检测电阻,典型值0.25Ω/2W |
12 |
输出 |
OUT1B |
B相功率桥输出端1 |
13 |
— |
PGNDB |
B相驱动电源地与A相电源地及信号地相连 |
14 |
输出 |
OUT |
A相功率桥输出端2 |
15 |
— |
NFA |
A相电流检测端应连接大功率检测电阻,典型值0.25Ω/2W |
16 |
输出 |
OUT |
A相功率桥输出端1 |
17 |
— |
PGNDA |
驱动电源地线 |
18 |
输入 |
ENABLE |
使能端ENABLE=0所有输出为0,ENABLE=1正常工作 |
19 |
输入 |
RESET |
上电复位端 |
20 |
输入 |
VMA |
A相电机驱动电源与A相电源相连 |
21 |
输入 |
CLK |
脉冲输入端 |
22 |
输入 |
CW/CCW |
电机正反转控制端 |
23 |
— |
OSC |
A相斩波频率控制端 |
24 |
输入 |
VDD |
5V电源芯片工作电源要求稳压 |
25 |
输出 |
Down |
半流锁定控制端 |
